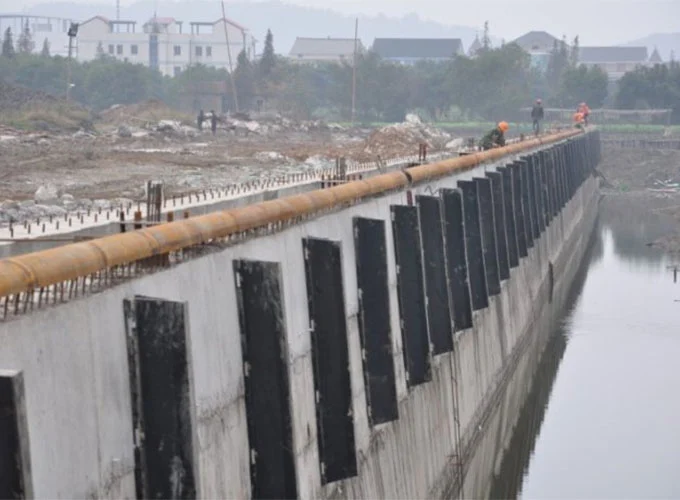

Dockstrukturen sind während des Anlegens, der Gezeitenbewegung, des Ladevorgangs, der Strömungen, des Windes und bei unbeabsichtigtem Kontakt wiederholten Stößen von Schiffen ausgesetzt. Ohne ein wirksames Dämpfungssystem können diese Kräfte sowohl das Schiff als auch die Dockstruktur beschädigen.Vollgummifender für Docksbieten eine einfache und dauerhafte Lösung, indem sie die Aufprallenergie am Kontaktpunkt absorbieren und verteilen.
In diesem Leitfaden wird erklärt, wie Vollgummi-Kotflügel funktionieren, wo sie häufig verwendet werden, welche Eigenschaften bei der Auswahl wichtig sind, wie sich verschiedene Designs vergleichen lassen und wie eine ordnungsgemäße Installation und Wartung die Lebensdauer verlängern kann. Es richtet sich an Hafenbetreiber, Hafenbauer, Werften, Jachthafenmanager, Auftragnehmer und industrielle Käufer, die einen zuverlässigen Meeresschutz suchen.
Bei jedem Andockvorgang entstehen mechanische Kräfte. Selbst wenn sich ein Schiff langsam nähert, können seine Masse und sein Impuls erhebliche Aufprallenergie erzeugen. Größere Schiffe, starke Strömungen, Seitenwinde, raues Wasser und eingeschränkte Manövrierflächen können die auf das Dock übertragene Last erhöhen.
Wiederholte Stöße können nach und nach zu Rissen, Verformungen, Oberflächenschäden, lockeren Befestigungselementen oder einer Beschädigung von Beton- und Stahlbauteilen führen. Gleichzeitig kann eine ungeschützte Kontaktstelle den Rumpf oder die lackierte Oberfläche eines Schiffes beschädigen.
Bei stark ausgelasteten Meeresanlagen handelt es sich in der Regel nicht um eine einzige dramatische Auswirkung. Es ist die Anhäufung tausender kleinerer Einwirkungen im Laufe der Betriebsjahre. Ein ordnungsgemäß konstruiertes Fendersystem schafft eine elastische Barriere zwischen dem Schiff und der festen Struktur.

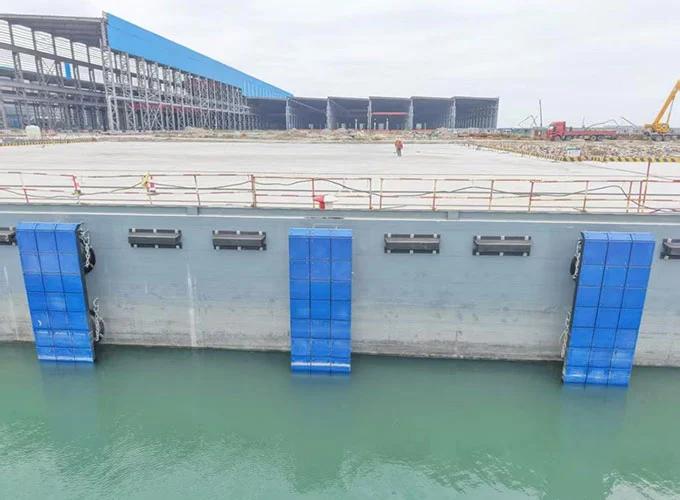

Vollgummi-Dockfender sind so konzipiert, dass sie eine kontrollierte Dämpfungsschnittstelle zwischen einem fahrenden Schiff und einer stationären Struktur schaffen. Beim Kontakt des Gefäßes mit dem Gummi verformt sich das Material unter Belastung und absorbiert einen Teil der Aufprallenergie. Die verbleibende Kraft wird über den Kotflügel und das Montagesystem verteilt und nicht direkt auf die Dockwand konzentriert.
Die Leistung eines Kotflügels hängt von seiner Gummiformulierung, Geometrie, Härte, Abmessungen, Kompressionseigenschaften, Montagemethode und Betriebsumgebung ab.
| Komponente | Primäre Funktion |
|---|---|
| Gummikörper | Absorbiert und verteilt Aufprallenergie |
| Montagesystem | Befestigt den Kotflügel an der Dockstruktur |
| Kontaktfläche | Bietet eine schützende Schnittstelle zum Gefäß |
| Strukturelle Unterstützung | Transportiert Lasten sicher in das Dock |
Haltbarkeit in anspruchsvollen Umgebungen.Die Vollgummikonstruktion eignet sich gut für Schiffsanwendungen, bei denen die Komponenten Wasser, Feuchtigkeit, Abrieb und häufigen mechanischen Belastungen ausgesetzt sind.
Zuverlässige Schlagfestigkeit.Richtig ausgewählter Gummi kann sich während des normalen Anlegebetriebs immer wieder verformen und erholen, wodurch die direkte Belastung der Dockstrukturen verringert wird.
Konstruktion mit geringer Komplexität.Im Vergleich zu einigen pneumatischen oder schwimmenden Systemen haben Vollgummi-Kotflügel eine relativ einfache Konstruktion ohne Luftkammer, die unter Druck bleiben muss.
Flexible Installationsmöglichkeiten.Je nach Profil und Projektanforderung können Vollgummi-Kotflügel horizontal, vertikal, durchgehend oder an ausgewählten Aufprallpunkten eingebaut werden.
Langfristiger Betriebswert.Ein robuster Fender kann dazu beitragen, strukturelle Reparaturen, Schiffsberührungsschäden und unerwartete Ausfallzeiten zu reduzieren, wodurch der Dockschutz zu einem wichtigen Bestandteil des Lebenszykluskostenmanagements wird.
Reduziert direkte Kontaktkräfte zwischen Gefäßen und festen Strukturen.
Geeignete Gummimischungen halten anspruchsvollen Außenbedingungen stand.
Entwickelt für wiederholten Kontakt und nicht für einmaligen Aufprallschutz.
Durch eine einfache Konstruktion können Inspektion und Austausch einfacher durchgeführt werden.
Vollgummi-Fender können an viele Meeres- und Industrieumgebungen angepasst werden. Ihre genauen Abmessungen und Leistungsanforderungen sollten je nach Schiffsgröße, Liegeenergie, Struktur, Anpressdruck und Betriebsbedingungen bestimmt werden.
Bei der Auswahl eines Gummikotflügels sollten die technischen Gegebenheiten und nicht nur das Aussehen oder der Preis berücksichtigt werden. Ein geeignetes Produkt muss zur tatsächlichen Betriebsumgebung passen.
| Auswahlfaktor | Warum es wichtig ist |
|---|---|
| Schiffsgröße und -masse | Größere Schiffe erfordern im Allgemeinen eine größere Energieaufnahmekapazität. |
| Annäherungsgeschwindigkeit | Eine höhere Anlegegeschwindigkeit kann die Aufprallenergie deutlich erhöhen. |
| Kotflügelabmessungen | Profil und Größe beeinflussen Verformung und Kontaktfläche. |
| Gummihärte | Die Härte beeinflusst Reaktionskraft, Verformung und Kontaktverhalten. |
| Umfeld | Salzwasser, UV-Einstrahlung, Temperatur und Abrieb können die Materialleistung beeinträchtigen. |
| Montagebedingungen | Die Struktur muss den erwarteten Belastungen und der Anordnung der Befestigungselemente standhalten. |
Unterschiedliche Meeresprojekte erfordern unterschiedliche Schutzsysteme. Vollgummi-Kotflügel sind besonders attraktiv, wenn Langlebigkeit, einfache Konstruktion und feste Montage im Vordergrund stehen.
| Fender-Typ | Typische Stärke | Gemeinsame Überlegung |
|---|---|---|
| Vollgummi | Langlebig, einfach, vielseitig | Erfordert die richtige Dimensionierung und strukturelle Montage |
| Pneumatisch | Große Verformung und flexibler Kontakt | Erfordert Druckmanagement und geeignete Handhabung |
| Gleiten/Verbundwerkstoff | Reibungsarme Anwendungen | Material- und Montageauswahl sind wichtig |
| Mit Schaumstoff gefüllt | Schwimmfähig und stoßabsorbierend | Möglicherweise eher auf Floating-Anwendungen spezialisiert |
Die richtige Wahl hängt vom Projekt ab. Für feste Dockflächen, Kaimauern, Pfeiler, Rampen und industrielle Schifffahrtsanlagen können Vollgummiprofile eine effektive Kombination aus Schlagfestigkeit, Installationsflexibilität und einfacher Bedienung bieten.
Selbst ein hochwertiger Gummikotflügel kann bei falscher Montage eine schlechte Leistung erbringen. Bei der Installation sollten die Tragstruktur, die Montageteile, die Kotflügelausrichtung, der Schraubenabstand und die Kontaktgeometrie berücksichtigt werden.
Bei komplexen Meeresstrukturen sollte die Installation von qualifiziertem Ingenieur- oder Schiffbaupersonal überprüft werden. Der Kotflügel selbst ist nur ein Teil des gesamten Schutzsystems; Auch die Tragkonstruktion muss in der Lage sein, die übertragenen Lasten aufzunehmen.
Vollgummikotflügel sind für den anspruchsvollen Einsatz konzipiert, eine regelmäßige Inspektion bleibt jedoch wichtig. Eine frühzeitige Schadenserkennung kann verhindern, dass kleine Probleme zu kostspieligen strukturellen oder betrieblichen Problemen werden.
Die Lebensdauer variiert erheblich je nach Gummiformulierung, Fenderdesign, Aufprallhäufigkeit, Schiffseigenschaften, Umwelteinflüssen und Installationsqualität. Daher sollte ein Hersteller es vermeiden, eine universelle Lebensdauer zu versprechen, ohne die tatsächliche Anwendung zu berücksichtigen.
Bei der internationalen Beschaffung und bei großen Hafenprojekten ist die technische Kommunikation ebenso wichtig wie der Produktpreis. Bevor eine Bestellung aufgegeben wird, sollten Käufer so viele Bewerbungsinformationen wie möglich vorbereiten.
Docktyp, Installationsort, Zeichnungen, verfügbarer Montageraum und Betriebsbedingungen.
Schiffsabmessungen, Verdrängung, Anlegegeschwindigkeit, Kontaktpunkte und Betriebsfrequenz.
Gummihärte, Anforderungen an die Mischung, Umweltbeständigkeit und Farbspezifikationen.
Fordern Sie gegebenenfalls Produktspezifikationen, Inspektionsinformationen, Zeichnungen und relevante Testdokumentationen an.
Ein Hersteller mit Erfahrung in Gummi-Schiffsprodukten sollte in der Lage sein, diese Details zu besprechen und eine Konfiguration zu empfehlen, anstatt einfach ein Standardprodukt ohne Berücksichtigung der Anwendung anzubieten.
F: Wofür werden Vollgummifender für Docks verwendet?
A: Sie bilden eine elastische Barriere zwischen Schiffen und festen Strukturen und tragen dazu bei, Aufprallkräfte beim Anlegen und bei der Schiffsbewegung zu absorbieren und zu verteilen.
F: Sind Vollgummifender für Schwerlastdocks geeignet?
A: Sie können für schwere Schiffsanwendungen geeignet sein, wenn das Fenderprofil, die Gummiformulierung, das Montagesystem und die Gesamtstruktur für die erwarteten Belastungen richtig konstruiert sind.
F: Können Dockfender aus Vollgummi individuell angepasst werden?
A: Viele Hersteller können je nach Projektanforderungen unterschiedliche Abmessungen, Profile, Härtegrade, Längen, Bohrmuster und Montagekonfigurationen anbieten.
F: Wie oft sollten Dockfender überprüft werden?
A: Die Inspektionshäufigkeit sollte den Schiffsverkehr, die Aufprallhäufigkeit, die Umgebungsbedingungen und die Bedeutung der geschützten Struktur widerspiegeln. Stark genutzte Einrichtungen profitieren im Allgemeinen von häufigeren Inspektionen.
F: Welche Informationen werden benötigt, um den richtigen Gummikotflügel auszuwählen?
A: Wichtige Informationen umfassen Schiffsgröße und -verdrängung, Anlegegeschwindigkeit, Dockstruktur, erwartete Aufprallbedingungen, Fenderabmessungen, Montageanordnung, Wasserbedingungen und Umwelteinflüsse.
F: Können Gummikotflügel in Salzwasserumgebungen verwendet werden?
A: Richtig formulierte und hergestellte Gummikotflügel werden häufig in Meeresumgebungen eingesetzt. Bei der Materialauswahl sollten Salzwassereinwirkung, UV-Strahlung, Temperatur, Abrieb und andere standortspezifische Bedingungen berücksichtigt werden.
F: Warum sollten Käufer direkt mit einem erfahrenen Gummihersteller zusammenarbeiten?
A: Ein erfahrener Hersteller kann dabei helfen, Materialauswahl, Produktabmessungen, Leistungsanforderungen, Werkzeuge, Montagedetails und Qualitätskontrolle mit der tatsächlichen Anwendung in Einklang zu bringen und so das Risiko der Auswahl einer ungeeigneten Konfiguration zu verringern.
Zuverlässiger Dockschutz beginnt mit der Auswahl eines Kotflügels, der den tatsächlichen Aufprallbedingungen entspricht, und nicht bei der Auswahl eines Produkts allein aufgrund der Größe oder des Preises. Von festen Piers und Handelshäfen bis hin zu Werften und industriellen Verladeanlagen kann der richtige Vollgummifender dazu beitragen, Schäden durch Schiffskontakt zu reduzieren, Dockstrukturen zu schützen und einen sichereren und zuverlässigeren Betrieb zu unterstützen.
Qingdao Aorunda Rubber Industry Co., Ltd.konzentriert sich auf die Herstellung von Gummiprodukten und kann Kunden bei der Bewertung von Gummischutzlösungen für Schiffs- und Industrieanwendungen professionell unterstützen.
Suchen Sie nach Vollgummifendern für Docks? Kontaktieren Sie unsGeben Sie Ihre Projektabmessungen, Schiffsinformationen, Installationsanforderungen und Betriebsbedingungen an, um eine geeignete Gummifenderlösung für Ihre Anwendung zu besprechen.
